यूपीवीसी रेड्यूसर
विवरण
तकनीकी पैरामीटर
यूपीवीसी पाइप फिटिंग, यूपीवीसी सॉल्वेंट वेल्ड फिटिंग, यूपीवीसी रेड्यूसर, यूपीवीसी रेड्यूसर फिटिंग, यूपीवीसी रेड्यूसर कपलिंग, यूपीवीसी रिड्यूसिंग सॉकेट, यूपीवीसी रिड्यूसिंग कपलर, यूपीवीसी सॉल्वेंट रेड्यूसर, पीवीसी रेड्यूसर

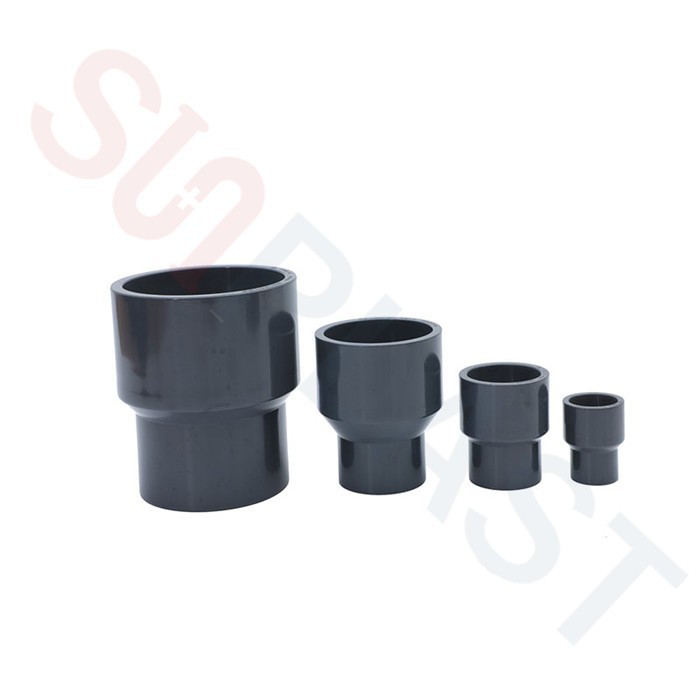

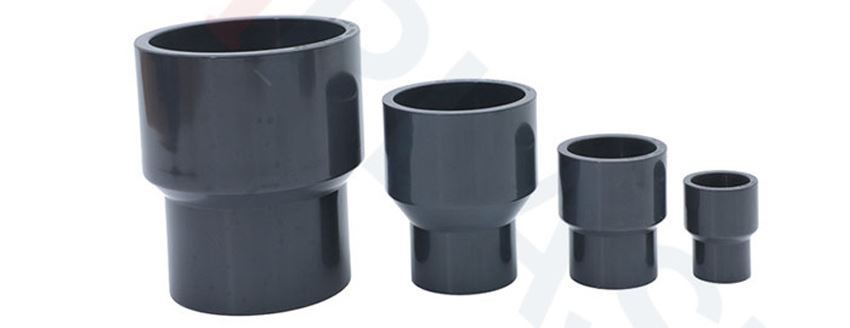

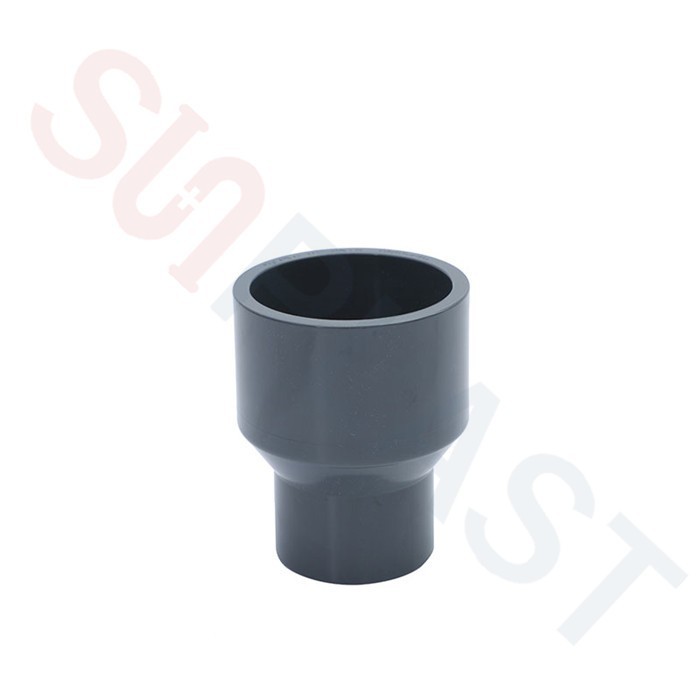

यूपीवीसी रेड्यूसर फिटिंग, जिसे यूपीवीसी रेड्यूसर कपलिंग भी कहा जाता है, का उपयोग विभिन्न व्यास में यूपीवीसी पाइप की दो लंबाई को जोड़ने के लिए किया जाता है।
उच्च गुणवत्ता वाले यूपीवीसी सामग्री (अनप्लास्टिकाइज्ड पॉलीविनाइल क्लोराइड) द्वारा निर्मित, यूपीवीसी रेड्यूसर कपलिंग फिटिंग में यूवी स्टेबलाइजिंग एडिटिव्स होते हैं, और वे बाहरी उपयोग के लिए यूवी प्रतिरोधी होते हैं। फिटिंग में दो सॉकेट सिरों होते हैं, और यूपीवीसी पाइप (यूपीवीसी सॉल्वेंट वेल्ड रेड्यूसर के रूप में जाना जाता है) के विलायक वेल्ड के लिए उपयुक्त हैं।
यूपीवीसी रेड्यूसर फिटिंग नियमित रूप से ग्रे रंग में उत्पादित होती है, कुछ ग्राहकों को सफेद रंग [जीजी] amp की भी आवश्यकता हो सकती है; नीला रंग, जो हमारे लिए भी संभव है। विलायक वेल्ड के साथ यूपीवीसी रेड्यूसर ठंडे पानी की आपूर्ति के लिए उपयुक्त है, उपलब्ध कार्य तापमान 0 ℃ से 60 ℃ के साथ।
SUNPLAST uPVC सॉल्वेंट वेल्ड रिड्यूसर फिटिंग विशेष रूप से PN10 बार& के सामान्य कामकाजी दबाव के साथ, 25 * 20 मिमी से 400 * 355 मिमी तक नाममात्र मीट्रिक व्यास की पूरी श्रृंखला में उपलब्ध हैं; PN16 बार, और घरेलू मानक GB/T10002.2-2003 के अनुसार निर्मित और परीक्षण किए जाते हैं, साथ ही, वे ISO 4422-3:1996 के अंतर्राष्ट्रीय मानकों का भी अनुपालन कर सकते हैं; आईएसओ १५४२-३:२००९ [जीजी] amp; दीन8063
नीचे के रूप में अधिक संक्षिप्त विवरण:
उत्पाद | यूपीवीसी रेड्यूसर, यूपीवीसी रेड्यूसर फिटिंग, यूपीवीसी रेड्यूसर कपलिंग, यूपीवीसी रिड्यूसिंग सॉकेट, यूपीवीसी रिड्यूसिंग कपलर, यूपीवीसी सॉल्वेंट रेड्यूसर, पीवीसी रेड्यूसर |
विनिर्देश | DN25*20~DN400*355mm |
दबाव रेटिंग | PN10 [जीजी] amp; पीएन16 |
सामग्री | अनप्लास्टिक पॉलीविनाइल क्लोराइड |
निर्माण प्रक्रिया | इंजेक्शन ढाला |
रंग | ग्रे, नीला, सफेद, या ग्राहकों के अनुरोध के अनुसार। |
विनिर्माण मानक | GB/T10002.2-2003, ISO 4422-3:1996, ISO 1542-3:2009, DIN 8063 |
उत्पाद की विशेषताएं
यूपीवीसी रेड्यूसर:उपलब्ध आकार dn25*20mm से dn400*355mm
दबाव: PN10 बार& PN16 बार
रंग: ग्रे, नीला, सफेद, या ग्राहक के अनुरोध के अनुसार।
आकार डे | आयाम | |||||||||
D0 | D1 | D2 | d0 | d1 | d2 | d3 | t | T | L | |
25*20 | 30.05 | 25.24 | 24.95 | 24.85 | 20.24 | 19.96 | 19.00 | 17.00 | 19.50 | 41.80 |
32*20 | 37.40 | 32.25 | 31.95 | 24.85 | 20.24 | 19.96 | 19.00 | 17.00 | 23.00 | 48.50 |
32*25 | 37.40 | 32.25 | 31.95 | 30.00 | 25.24 | 24.95 | 24.00 | 19.50 | 23.00 | 48.50 |
40*20 | 46.70 | 40.28 | 39.95 | 26.10 | 20.24 | 19.96 | 19.00 | 17.00 | 27.00 | 55.10 |
40*25 | 46.70 | 40.28 | 39.95 | 31.30 | 25.24 | 24.95 | 24.00 | 19.50 | 27.00 | 55.50 |
40*32 | 46.80 | 40.28 | 39.95 | 38.70 | 32.25 | 31.95 | 31.00 | 23.00 | 27.00 | 55.20 |
50*20 | 56.60 | 50.33 | 49.94 | 24.85 | 20.24 | 19.96 | 19.00 | 17.00 | 32.00 | 66.50 |
50*25 | 56.80 | 50.33 | 49.94 | 30.00 | 32.25 | 31.95 | 24.00 | 23.00 | 32.00 | 66.50 |
50*32 | 56.60 | 50.33 | 49.94 | 37.50 | 40.28 | 39.95 | 31.00 | 27.00 | 32.00 | 66.50 |
50*40 | 57.20 | 50.33 | 49.94 | 47.10 | 40.28 | 39.95 | 39.00 | 27.00 | 32.00 | 66.20 |
63*25 | 71.70 | 63.34 | 62.93 | 31.20 | 25.24 | 24.95 | 24.00 | 19.50 | 38.50 | 79.50 |
63*32 | 72.10 | 63.34 | 62.93 | 38.30 | 32.25 | 31.95 | 31.00 | 23.00 | 38.50 | 79.50 |
63*40 | 71.50 | 63.34 | 62.93 | 47.00 | 40.28 | 39.95 | 39.00 | 27.00 | 38.50 | 78.80 |
63*50 | 83.30 | 63.34 | 62.93 | 57.40 | 50.33 | 49.94 | 49.00 | 32.00 | 38.50 | 80.00 |
75*32 | 83.30 | 75.35 | 74.93 | 38.00 | 32.25 | 31.95 | 31.00 | 23.00 | 44.50 | 92.50 |
75*40 | 83.30 | 75.35 | 74.93 | 46.20 | 40.28 | 39.95 | 39.00 | 27.00 | 44.50 | 92.50 |
75*50 | 83.30 | 75.35 | 74.93 | 56.50 | 50.33 | 49.94 | 49.00 | 32.00 | 44.50 | 92.30 |
75*63 | 83.30 | 75.35 | 74.93 | 70.30 | 63.34 | 62.93 | 62.00 | 38.50 | 44.50 | 91.80 |
90*40 | 99.20 | 90.38 | 89.93 | 46.00 | 40.28 | 39.95 | 39.00 | 27.00 | 52.00 | 106.50 |
90*50 | 99.20 | 90.38 | 89.93 | 56.30 | 50.33 | 49.94 | 49.00 | 32.00 | 52.00 | 107.50 |
90*63 | 99.20 | 90.38 | 89.93 | 71.00 | 63.34 | 62.93 | 62.00 | 38.50 | 52.00 | 109.00 |
90*75 | 99.20 | 90.38 | 89.93 | 84.00 | 75.35 | 74.93 | 73.50 | 44.50 | 52.00 | 107.50 |
110*50 | 120.80 | 110.42 | 109.92 | 56.70 | 50.33 | 49.94 | 49.00 | 32.00 | 62.00 | 125.75 |
110*63 | 120.80 | 110.42 | 109.92 | 70.55 | 63.34 | 62.93 | 62.00 | 38.50 | 62.00 | 125.00 |
110*75 | 120.80 | 110.42 | 109.92 | 84.20 | 75.35 | 74.93 | 73.50 | 44.50 | 62.00 | 128.60 |
110*90 | 120.80 | 110.42 | 109.92 | 100.30 | 90.38 | 89.93 | 88.50 | 52.00 | 62.00 | 125.78 |
125*63 | 135.20 | 125.52 | 124.93 | 69.50 | 63.34 | 62.93 | 62.00 | 38.50 | 69.50 | 142.50 |
125*75 | 135.20 | 125.52 | 124.93 | 82.70 | 75.35 | 74.93 | 73.50 | 44.50 | 69.50 | 142.50 |
125*90 | 137.30 | 125.52 | 124.93 | 99.50 | 90.38 | 89.93 | 88.50 | 52.00 | 69.50 | 142.50 |
125*110 | 137.00 | 125.52 | 124.93 | 121.60 | 110.42 | 109.92 | 108.00 | 62.00 | 69.50 | 142.50 |
140*90 | 151.50 | 140.58 | 139.88 | 99.30 | 90.38 | 89.93 | 88.50 | 52.00 | 77.00 | 151.50 |
140*110 | 152.60 | 140.58 | 139.88 | 119.60 | 110.42 | 109.92 | 108.00 | 62.00 | 77.00 | 157.00 |
160*90 | 175.30 | 160.62 | 159.87 | 99.50 | 90.38 | 89.93 | 88.50 | 52.00 | 87.00 | 175.30 |
160*110 | 175.10 | 160.62 | 159.87 | 121.60 | 110.42 | 109.92 | 108.00 | 62.00 | 87.00 | 178.00 |
160*125 | 175.60 | 160.62 | 159.87 | 137.20 | 125.52 | 124.93 | 123.00 | 69.50 | 87.00 | 119.00 |
160*140 | 175.10 | 160.62 | 159.87 | 152.80 | 140.58 | 139.88 | 138.00 | 77.00 | 87.00 | 178.00 |
180*160 | 202.80 | 180.81 | 179.91 | 180.00 | 160.62 | 159.87 | 158.00 | 87.00 | 97.00 | 202.50 |
200*110 | 217.90 | 200.90 | 199.85 | 122.60 | 110.42 | 109.92 | 108.00 | 62.00 | 107.00 | 218.50 |
200*125 | 217.40 | 200.90 | 199.85 | 136.70 | 125.52 | 124.93 | 123.00 | 69.50 | 107.00 | 219.00 |
200*140 | 218.50 | 200.90 | 199.85 | 153.10 | 140.58 | 139.88 | 138.00 | 77.00 | 107.00 | 221.00 |
200*160 | 218.50 | 200.90 | 199.85 | 175.00 | 160.62 | 159.87 | 158.00 | 87.00 | 107.00 | 221.00 |
225*110 | 245.80 | 226.02 | 224.83 | 121.80 | 110.42 | 109.92 | 108.00 | 62.00 | 119.50 | 245.00 |
225*125 | 245.50 | 226.02 | 224.83 | 136.60 | 125.52 | 124.93 | 123.00 | 69.50 | 119.50 | 245.00 |
225*160 | 245.80 | 226.02 | 224.83 | 174.86 | 160.62 | 159.87 | 158.00 | 87.00 | 119.50 | 245.00 |
225*200 | 245.80 | 226.02 | 224.83 | 218.50 | 200.90 | 199.85 | 197.00 | 107.00 | 119.50 | 245.00 |
250*110 | 272.20 | 251.15 | 249.41 | 121.80 | 110.42 | 109.92 | 108.00 | 62.00 | 132.00 | 265.00 |
250*160 | 269.30 | 251.15 | 249.41 | 174.90 | 160.62 | 159.87 | 158.00 | 87.00 | 132.00 | 272.00 |
250*200 | 270.00 | 251.15 | 249.41 | 217.20 | 200.90 | 199.85 | 197.00 | 107.00 | 132.00 | 272.00 |
280*250 | 315.50 | 281.46 | 280.16 | 280.40 | 251.15 | 249.41 | 247.00 | 132.00 | 147.00 | 304.00 |
315*110 | 343.30 | 316.55 | 315.05 | 125.75 | 110.42 | 109.92 | 108.00 | 62.00 | 165.00 | 380.60 |
315*125 | 343.50 | 316.55 | 315.05 | 142.40 | 125.52 | 124.93 | 123.00 | 69.50 | 165.00 | 377.80 |
315*160 | 343.00 | 316.55 | 315.05 | 178.60 | 160.62 | 159.87 | 158.00 | 87.00 | 165.00 | 371.00 |
315*200 | 343.00 | 316.55 | 315.05 | 220.90 | 200.90 | 199.85 | 197.00 | 107.00 | 165.00 | 358.00 |
315*225 | 342.80 | 316.55 | 315.05 | 246.70 | 226.02 | 224.83 | 221.00 | 119.50 | 165.00 | 354.50 |
315*250 | 342.80 | 316.55 | 315.05 | 273.70 | 251.15 | 249.41 | 247.00 | 132.00 | 165.00 | 351.00 |
355*200 | 386.10 | 356.63 | 355.03 | 220.90 | 200.90 | 199.85 | 197.00 | 107.00 | 183.50 | 400.00 |
355*250 | 386.10 | 356.63 | 355.03 | 273.70 | 251.15 | 249.41 | 247.00 | 132.00 | 183.50 | 392.60 |
355*315 | 386.10 | 356.63 | 355.03 | 344.00 | 316.55 | 315.05 | 312.00 | 165.00 | 183.50 | 384.00 |
400*200 | 432.70 | 401.60 | 400.00 | 220.90 | 200.90 | 199.85 | 197.00 | 107.00 | 208.00 | 453.50 |
400*250 | 431.30 | 401.60 | 400.00 | 273.70 | 251.15 | 249.41 | 247.00 | 132.00 | 208.00 | 447.00 |
400*315 | 432.70 | 401.60 | 400.00 | 344.30 | 316.55 | 315.05 | 312.00 | 165.00 | 208.00 | 438.50 |
400*355 | 432.30 | 401.60 | 400.00 | 386.40 | 356.63 | 355.03 | 326.00 | 183.50 | 208.00 | 430.80 |
(ध्यान दिया गया: तकनीकी डेटा केवल संदर्भ के लिए है, कुछ डेटा बदल सकता है, यदि आपको सटीक डेटा की आवश्यकता है, तो कृपया हमसे सीधे संपर्क करें)
हमारे उत्पाद रेंज
एक एकीकृत निर्माता के रूप में, जो 10 वर्षों में यूपीवीसी पाइप फिटिंग में लगा हुआ है, सनप्लास्ट ने उत्कृष्ट प्रदर्शन [जीजी] amp के साथ यूपीवीसी उत्पादों की एक विस्तृत श्रृंखला विकसित की है; टिकाऊपन, सभी ग्राहक SUNPLAST में अपने uPVC पाइपलाइन सिस्टम के लिए फिटिंग का सबसे अच्छा समाधान पा सकते हैं।
SUNPLAST uPVC सॉल्वेंट वेल्ड फिटिंग की आपूर्ति PN10 बार& दोनों में 20mm से 400mm तक के व्यास में की जा सकती है; PN16 बार, जो नियमित प्रकार के होते हैं: uPVC कपलिंग, uPVC 90 डिग्री एल्बो, uPVC 45 डिग्री एल्बो, uPVC टी, uPVC Union, uPVC रेड्यूसर, uPVC क्लैंप सैडल, uPVC रिपेयर सैडल, uPVC बॉल वाल्व, uPVC फ्लेंज.. ।आदि।
इंस्टालेशनप्रक्रिया के लिएयूपीवीसी सॉल्वेंट वेल्ड संयुक्त पाइप फिटिंग
यूपीवीसी सॉल्वेंट वेल्ड संयुक्त फिटिंग यूपीवीसी दबाव पाइप के लिए सबसे अधिक इस्तेमाल किया जाने वाला सामान है। विलायक वेल्ड संयुक्त न केवल एक साधारण [जीजी] amp प्रदान करता है; आसान संयुक्त विधि जो लागत बचाती है, लेकिन 100% पानी तंग के साथ एक विश्वसनीय संयुक्त भी।
नीचे के रूप में स्थापना प्रक्रिया:
संपर्क करें
यदि आपके पास यूपीवीसी फिटिंग पर कोई आवश्यकता है, या हमारी फिटिंग पर कोई प्रश्न है, तो कृपया हमसे स्वतंत्र रूप से संपर्क करें। SUNPLAST में अच्छी तरह से प्रशिक्षित कर्मचारी हैं जो आपकी आवश्यकताओं को पूरा करने और जरूरत पड़ने पर सभी क्षेत्रों को तकनीकी सहायता प्रदान करने के लिए उपलब्ध हैं।
